Кабельный проход это участок строительной конструкции или корпуса оборудования, предназначенный для пропуска кабельных линий. После завершения прокладки кабелей в этом месте сохраняются зазоры и пустоты, которые становятся каналом для проникновения пыли, влаги, воздуха и других внешних воздействий. Герметизация кабельных проходов заключается в устранении этих зазоров с сохранением защитных свойств монтажного узла.
В электротехническом оборудовании грамотно выполненная герметизация поддерживает аккуратность сборки и обеспечивает заявленную степень защиты корпуса. В строительных конструкциях она уменьшает неконтролируемый воздухообмен, снижает риск проникновения влаги и превращает кабельный проход в надёжный технический элемент.
Решения для герметизации применяются в электрощитах, шкафах автоматики, распределительных корпусах, технических помещениях, блочно-модульных зданиях и на объектах промышленной инфраструктуры.
Задачи, решаемые герметизацией кабельных проходов
Герметизация кабельного прохода не сводится к простому закрытию отверстия вокруг кабеля. Это комплексная техническая задача, от решения которой зависит защита оборудования, качество монтажа, устойчивость узла к внешним факторам и удобство последующей эксплуатации.
Оставленный открытым или заделанный неподходящими материалами проход становится слабым звеном в системе защиты оборудования или помещения. Через зазоры внутрь корпуса или технической зоны могут проникать пыль, влага, воздух, конденсат, мелкие частицы и загрязнения. Для электрощитового оборудования это создаёт риск ухудшения условий работы компонентов, появления токов утечки и снижения срока службы аппаратуры.
В строительных конструкциях негерметичные проходы нарушают изоляцию помещений, создают неаккуратные монтажные участки и усложняют обслуживание инженерных систем.
Способ к герметизации позволяет заранее организовать место прохода кабелей: подобрать подходящее техническое решение, учесть количество кабельных линий, их диаметры, тип конструкции и условия эксплуатации. В результате кабельный проход перестаёт быть случайным отверстием и становится понятным, контролируемым техническим узлом с прогнозируемыми характеристиками.
Защита от пыли и загрязнений
Правильно выполненная герметизация закрывает свободные зазоры и снижает риск попадания пыли, мелких частиц и технических загрязнений внутрь корпуса или помещения. Особенно это актуально для электрощитового оборудования, установленного в производственных цехах, на строительных площадках и в других зонах с повышенным содержанием пыли в воздухе.
Проникновение пыли внутрь шкафов управления и распределительных устройств может привести к ухудшению охлаждения компонентов, снижению сопротивления изоляции и отказам аппаратуры.
Защита от влаги
Грамотно подобранное герметизирующее решение помогает уменьшить риск проникновения влаги в зону кабельного прохода. Это особенно важно для оборудования, эксплуатируемого на открытом воздухе, в помещениях с повышенной влажностью или в условиях возможного затопления.
Кабельные вводы с классом защиты IP68 обеспечивают полную герметичность даже при длительном погружении в воду. Для строительных конструкций защита от влаги предотвращает разрушение строительных материалов, образование плесени и коррозию металлических элементов.
Уплотнение зоны ввода
Материалы и конструктивные элементы герметизации заполняют пространство вокруг кабелей, делая проход плотным и аккуратным. Современные решения, такие как модульные проходки, позволяют достичь высокой степени уплотнения при любом количестве и диаметрах кабелей. Некоторые системы уплотнения обеспечивают герметичность межкабельного пространства с возможностью беспрепятственного извлечения кабеля для ремонта или замены.
Сохранение защитных свойств корпуса
- В электрощитах, НКУ и шкафах автоматики герметизация помогает поддерживать защиту корпуса в месте ввода кабелей на уровне, заявленном производителем.
- Проходка с нарушением герметичности сводит на нет усилия по защите оборудования, даже если сам корпус имеет высокий класс защиты.
- Применение сертифицированных кабельных вводов и уплотнителей позволяет гарантировать сохранение свойств корпуса в зоне ввода кабелей.
Организация кабельных линий
Системное решение для герметизации помогает упорядочить кабели в зоне прохода и избежать хаотичного набора отверстий, временных заглушек и случайных материалов. Модульные проходки позволяют вводить несколько десятков кабелей разного диаметра через один проём, сохраняя возможность добавления новых линий без демонтажа существующих. Это особенно ценно при поэтапном вводе оборудования или при необходимости расширения системы в будущем.
Удобство обслуживания
Корректно выполненная герметизация упрощает осмотр, контроль состояния прохода и дальнейшую работу с кабельными линиями. Многие современные герметизирующие системы имеют разборную конструкцию, что позволяет при необходимости заменить отдельный кабель, не нарушая герметичности остальных вводов. Это существенно сокращает время на обслуживание и ремонт кабельных линий.
Решения для герметизации в корпусах оборудования
Для корпусов электротехнического оборудования разработаны специализированные решения, обеспечивающие герметичный ввод кабелей при сохранении защитных свойств корпуса. Эти решения применяются в электрощитах, шкафах управления, распределительных корпусах и промышленном оборудовании различного назначения.
Кабельные вводы (сальники)
Кабельные вводы, также называемые сальниками, предназначены для ввода проводов и кабелей в распределительные щиты и электрические сборки. Их основная задача защита проводников от механического повреждения и обеспечение полной герметичности сборки в месте ввода. Принцип действия кабельного ввода основан на механическом фиксировании кабеля в корпусе с помощью уплотнительного кольца, которое плотно обжимает оболочку кабеля.
Современные кабельные вводы производятся из различных материалов: полиамида, нержавеющей стали, латуни. Полиамидные вводы отличаются лёгкостью, стойкостью к коррозии и доступной ценой, стальные и латунные применяются в условиях повышенных механических нагрузок и агрессивных сред. Степень защиты кабельных вводов может достигать IP68, что гарантирует полную герметичность при погружении в воду.
Важной характеристикой кабельного ввода является диапазон диаметров кабелей, для которых он предназначен. Каждый типоразмер ввода рассчитан на определённый диапазон, что обеспечивает надёжное обжатие уплотнительного кольца. Для кабелей с плоской формой сечения выпускаются специальные вводы с соответствующим профилем уплотнения.
Модульные системы герметизации
Модульные кабельные проходки представляют собой более сложное решение для ввода групповых кабельных линий в корпуса оборудования. Такие системы позволяют пропускать через один проём несколько десятков кабелей разных диаметров с сохранением высокой степени герметичности. Конструкция модульных проходок обычно включает раму или фланец, устанавливаемый на корпус, и съёмные уплотнительные модули, каждый из которых рассчитан на определённый диапазон диаметров кабеля.
Преимущества модульных систем возможность добавления новых кабелей без нарушения герметичности уже проложенных линий, простота замены кабеля при ремонте и высокая плотность вводов. Некоторые системы обеспечивают дополнительно заземление и защиту от электромагнитных помех, что особенно важно для чувствительного измерительного и управляющего оборудования.
Решения для герметизации кабельных проходов в строительных конструкциях
Кабельные проходы через стены, перекрытия и перегородки требуют особого подхода к герметизации. В строительных конструкциях кабельный проход должен не только защищать от пыли и влаги, но и обеспечивать огнестойкость, сохранение теплоизоляционных свойств и конструктивной целостности здания.

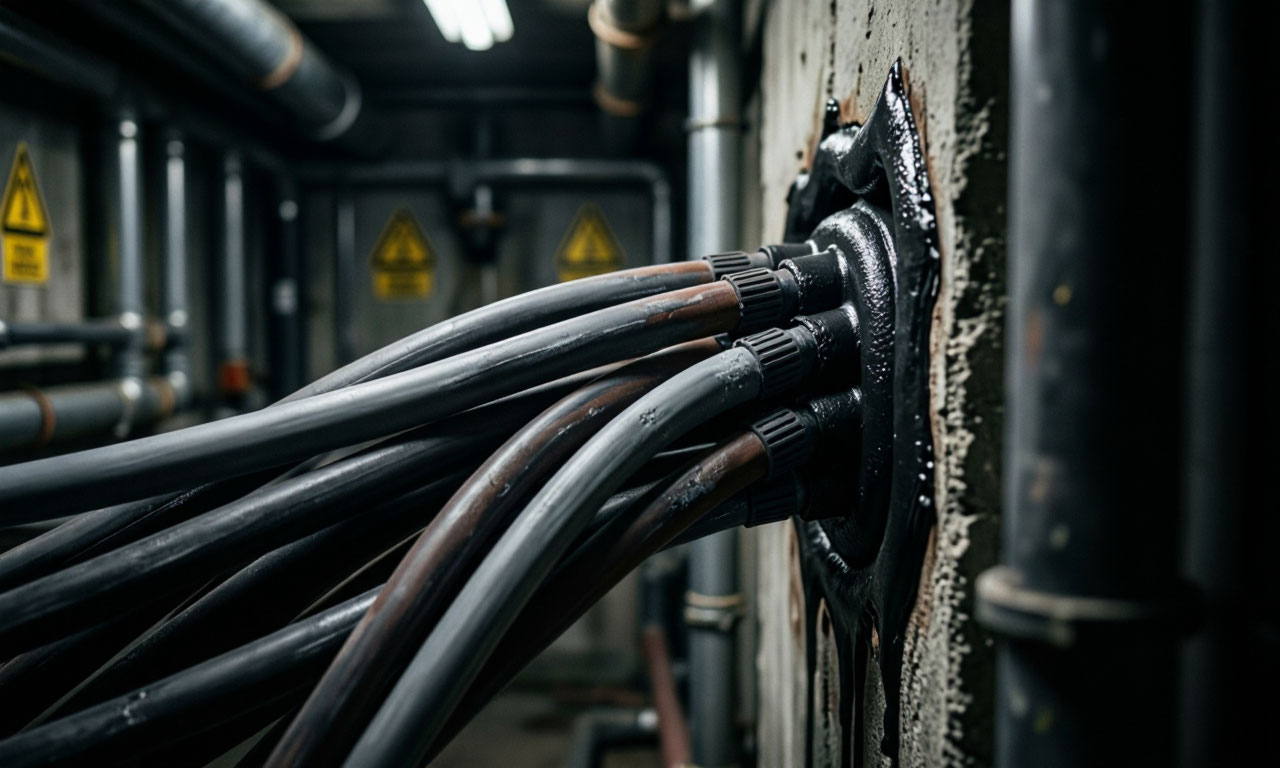

Огнестойкие кабельные проходки
Огнестойкость кабельных проходов одно из ключевых требований при проектировании зданий и сооружений. Через негерметичные проходы огонь и дым могут быстро распространяться между помещениями, создавая серьёзную угрозу для жизни людей и сохранности имущества. Для предотвращения этого применяются огнестойкие кабельные проходки, способные выдерживать воздействие пламени в течение нормированного времени.
Конструкция огнестойкой проходки обычно включает негорючие материалы и терморасширяющиеся составы. При воздействии высокой температуры герметик вспучивается, увеличиваясь в объёме, и плотно заполняет все зазоры, препятствуя распространению огня и дыма. Предел огнестойкости таких проходок может достигать 180 минут в зависимости от толщины стены и применяемых материалов.
Методы испытаний кабельных проходок на огнестойкость регламентируются нормативными документами, в частности НПБ 237-97 "Конструкции строительные. Методы испытаний на огнестойкость кабельных проходок и герметичных кабельных вводов". Эти нормы устанавливают требования к стендовому оборудованию, порядку подготовки и проведения испытаний, критериям предельных состояний.
Герметизация проходов через стены и перекрытия
Для герметизации кабельных проходов через строительные конструкции применяются различные технические решения. Один из распространённых методов установка в проёме закладной трубы или гильзы, через которую пропускаются кабели. Пространство между кабелями и внутренней поверхностью гильзы заполняется герметизирующим материалом.
В соответствии с СП 423.1325800.2018 допускается выполнение уплотнения кабеля в патрубке герметизирующей мастикой для кабельных проходок, обеспечивающей предел огнестойкости не менее 90 минут. Для проходов бронированными кабелями во взрывоопасных зонах требуется снятие брони на участке прохода с припайкой заземляющих проводников к броне с обеих сторон.
Герметизация групповых кабельных линий
При прокладке нескольких кабелей через один проём задача герметизации усложняется. Каждый кабель имеет свой диаметр, и зазоры между кабелями разных размеров требуют индивидуального подхода к уплотнению. Для таких случаев разработаны многокабельные проходки, способные герметизировать межкабельное пространство независимо от количества и диаметров кабелей.
Многокабельные уплотнители состоят из упругого элемента с отверстиями для кабелей и прижимных пластин, стягиваемых болтами. При затяжке болтов упругий элемент расширяется, плотно обжимая каждый кабель и прижимаясь к внутренней поверхности гильзы или трубы. Такая конструкция обеспечивает герметичность до IP68 и допускает многократное использование при замене или добавлении кабелей.
Проектирование и монтаж систем герметизации
Качество герметизации кабельных проходов напрямую зависит от правильности проектных решений и квалифицированного монтажа. Ошибки на любом из этих этапов могут свести на нет все усилия по защите оборудования и конструкций.
Выбор решения
При выборе решения для герметизации кабельного прохода необходимо учитывать несколько ключевых факторов. Количество и диаметры кабелей, которые будут проходить через узел. Важно предусмотреть резервные места для будущего расширения кабельной сети. Условия эксплуатации: температурный режим, влажность, агрессивность среды, механические нагрузки. В-третьих, требования к огнестойкости и герметичности, установленные нормативной документацией для конкретного объекта.
Для электрощитового оборудования часто оказывается достаточно стандартных кабельных вводов с соответствующим классом защиты. Для ответственных объектов с высокими требованиями к герметичности и огнестойкости предпочтение отдаётся модульным проходкам и специализированным огнестойким системам.
Требования к монтажу
Монтаж герметизирующих систем должен выполняться в строгом соответствии с инструкциями производителя и требованиями нормативных документов. Температурный режим монтажа, подготовка поверхностей, порядок сборки элементов все эти факторы влияют на конечную герметичность и долговечность узла.
Для огнестойких герметиков критичны условия нанесения и отверждения. Большинство составов требуют температуры окружающей среды не ниже +5°C и определённой влажности воздуха. Отклонение от рекомендованных условий может привести к нарушению структуры материала и снижению его огнезащитных свойств.
Контроль качества
После выполнения монтажа необходимо провести контроль герметичности и соответствия узла проектным требованиям. Для проходок, работающих под давлением или в условиях повышенной влажности, проводятся испытания на герметичность с помощью сжатого воздуха или воды. Для огнестойких проходок требуется подтверждение достигнутого предела огнестойкости, что может быть выполнено расчётным методом или натурными испытаниями.
В ответственных конструкциях, например на объектах атомной энергетики, предусматриваются специальные штуцеры для контроля герметичности проходок в процессе эксплуатации. Это позволяет периодически проверять состояние уплотнений без демонтажа кабелей и строительных конструкций.
Герметизация кабельных проходов является важной технической задачей, от решения которой зависит надёжность и безопасность электрооборудования и строительных конструкций. Современные материалы и конструктивные решения позволяют обеспечить высокую степень герметичности, огнестойкости и долговечности кабельных проходов в различных условиях эксплуатации.
От выбора подходящего решения и качества его монтажа зависит не только текущая защита оборудования и помещений, но и удобство обслуживания кабельных линий на протяжении всего срока службы объекта. Вложение средств в правильно спроектированную и смонтированную герметизацию кабельных проходов окупается снижением эксплуатационных расходов и повышением надёжности всей инженерной системы.
