Построение эффективной системы уличного видеонаблюдения всегда борьба с агрессивной средой. Перепады температур от -50°C до +50°C, осадки, пыль, конденсат и вандалы - стандартные условия работы. Обычная офисная камера или коммутатор на улице не проживут и сезона. Нужна тяжелая артиллерия: специализированное оборудование в исполнении IP66/IP67 и термошкаф, внутри которых электроника будет чувствовать себя как в номере люкс.
Уличные камеры: Забудьте про «комнатное» качество

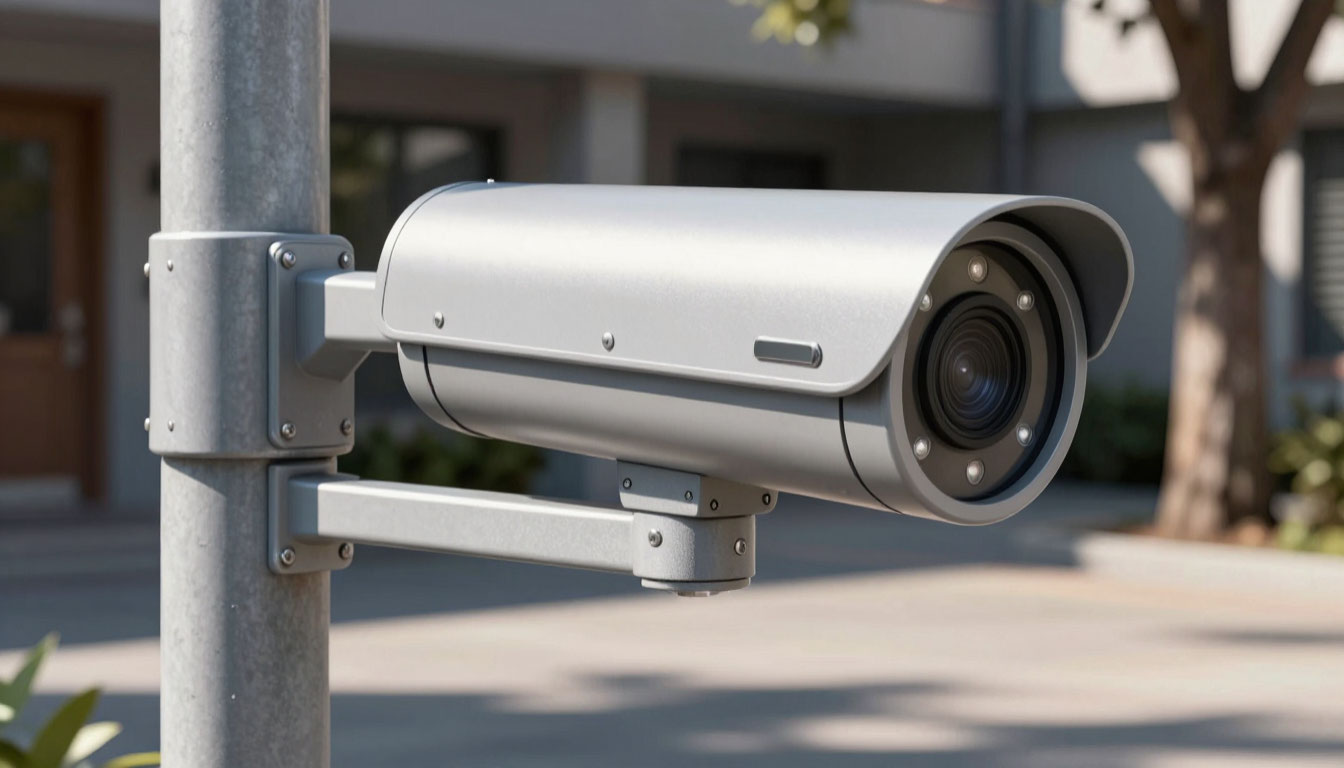

Когда речь заходит о внешнем периметре, первая ошибка новичка - экономия на корпусе. Уличная камера не просто матрица и объектив, это сложный термокомплекс. Возьмем, к примеру, модели типа Hikvision DS-2CD2T86G2-4I или аналоги от Beward. Они приходят в металлических кожухах со степенью защиты IP67 (полная пыленепроницаемость и защита от кратковременного погружения в воду).
Самое важное внутри - термокожух и система обогрева. Обратите внимание на параметр «холодный запуск». Дешевые камеры при -20°C отказываются включаться из-за замерзшей смазки или конденсата на линзах. Профессиональные образцы, как B10xxWB2-K12 или Тахион ТВК-93, содержат биметаллическое термореле. Логика проста: датчик видит, что температура упала ниже +15°C - подает питание на 6-ваттный нагреватель. Только когда внутри кожуха станет тепло (обычно +25°C), на матрицу подается рабочее напряжение.
На что давить инсталлятору:
- Размер матрицы: Для улицы берите 1/1.8" или 1/2.8". При слабом уличном освещении большая матрица собирает больше света.
- ИК-подсветка: Не верьте цифрам «100 метров». Реальная подсветка для распознавания лиц - 30-40 метров, дальше просто силуэты.
- Wi-Fi как опция: Если тянете кабель, берите проводную версию. Но в исторических зданиях или через дорогу полезен вариант с выносной антенной (как у Beward с выходной мощностью 23 dBm), это позволит пробить сигнал на километр.
Сеть и питание: PoE, оптика и «злые» морозы
Камеры сняли картинку. Куда её девать? Тянуть 220В к каждой камере - дорого и опасно. Поэтому миром правит технология PoE (Power over Ethernet). Это когда по одной витой паре идёт и интернет, и питание (до 30 Вт на порт по стандарту High PoE).
Проблема в том, что обычный коммутатор из офиса на морозе треснет. Нужен промышленный уличный коммутатор с диапазоном -40…+50°C. Обратите внимание на MikroTik netPower Lite 8P (CSS610-8P-2S+OUT). Это зверь: 8 гигабитных PoE-портов и два SFP+ порта на 10 гигабит. Зачем 10G на улице? А затем, что если у вас 8 камер по 4K (8 Мп), их суммарный поток забивает обычный гигабитный канал. SFP+ решает эту проблему, позволяя передавать картинку по оптике на десятки километров без потерь.
Совет по физике: Если длина линии от камеры до коммутатора больше 60-70 метров, используйте оптику. Медь боится гроз и наводок. В уличных шкафах уже ставят готовые оптические кроссы с SFP-модулями (например, WDM 1310/1550 нм на 20 км).
Термошкаф: Дом для железного сердца системы
Самое дорогое и капризное не камеры, а коммутаторы, ИБП и видеорегистраторы, если они стоят на улице. Прятать их в пакет нельзя. Нужен термошкаф (климатический шкаф).
Что такое нормальный термошкаф? Это стальной ящик с IP54 минимум (защита от брызг и пыли), но лучше IP66, как у моделей AMADON или QTECH. Но главное не железо, а начинка микроклимата.
Разберем типовой проект шкафа ТША120-СВН-СП24004:
- Корпус: 400х400х250 мм из стали 1.5-2 мм с порошковой покраской (RAL 7035 - стандартный серый).
- Обогрев: Нагреватель на 60-100 Вт. Без него при -45°C конденсатор вздуется, а процессор коммутатора зависнет.
- Термореле и вентиляция: Летом +50°C на солнце - шкаф превращается в печь. Тут нужен вытяжной вентилятор (16 м3/ч), который включится при +35°C. Кстати, важная фишка - реле холодного пуска. Оно не даст включиться вентилятору зимой, чтобы не выстужать шкаф, и не даст нагревателю включиться летом.
- Гермовводы: Все дыры для кабелей снизу. Вертикальные вводы - залог того, что вода не затечет внутрь по кабелю.
Архитектура сборки шкафа
Когда открываете готовый шкаф (например, B-431-8P2F2 от Beward или сборку «Тахион»), внутри на DIN-рейке должны быть:
- УЗИП (Устройство защиты от импульсных перенапряжений): Первым делом стоит «молниеотвод» для 220В. Гроза убьет сетевой фильтр, но УЗИП примет удар на себя.
- Автоматический выключатель: На 10А для защиты линии.
- ИБП и АКБ: Внутри шкафа есть место под две батареи 12В 7Ач. При отключении света система должна жить хотя бы пару часов. Модуль ИБП в шкафу обычно выдает 48В постоянного тока или чистое 220В через инвертор.
- PoE коммутатор: Управляемый или нет. Если камер много, берите управляемый (типа SNR или MikroTik), чтобы отключать зависшие порты удаленно.
- Оптический кросс и сплайс-кассета: Место для варки оптоволокна. Даже если сейчас медь, каналы под оптику заложите - гигабиты кончаются быстро.
Термоизоляция и материалы
Дешевые шкафы - просто коробка. Профессиональные, как серия LIGHT от QTECH или ТШ-МП, изнутри оклеены Пенофолом (вспененный полиэтилен толщиной 10 мм). Это критично: теплоизоляция не дает шкафу мгновенно остыть при выключении отогрева и замедляет нагрев летом. Толщина стали тоже важна - менее 1 мм (обычный бокс) на столбе разогнет ветром или согнут вандалы. Норма - 1.2-1.5 мм.
Детали монтажа: Где кроется ошибка 90% монтажников
Даже купив топовое оборудование, систему можно убить монтажом.
Ошибка №1: Петля провода.
Вводя кабель в термошкаф или камеру снизу, делайте конденсатную петлю (провод должен сначала уйти вниз, потом подняться внутрь). Капли воды бегут по оболочке, доходят до нижней точки и падают, не затекая внутрь.
Ошибка №2: Игнорирование вентиляции.
Многие герметизируют шкаф под ноль. Это тупик. При нагреве солнцем давление внутри растет, и влага засасывается через микрозазоры. Вентиляционные панели с фильтром и сапунами (дыхательными клапанами) обязательны.
Ошибка №3: Питание обогрева.
Никогда не берите питание обогревателя от того же блока, что и камера, если это не PoE+ мощностью 60Вт. Обогреватель - прожорливая штука. В шкафу для него должна быть выделенная линия от 220В через автомат. Камеры в термокожухах (как у Тахион) часто имеют 2 ступени мощности обогрева: слабая поддерживает температуру, сильная - разогрев после экстремального холода.
Советы по спецификации
Итак, список для уличной системы:
- Камеры: IP66+, обогрев (-40°C), ИК-подсветка, WDR (широкий динамический диапазон для солнца/фар).
- Коммутация: Промышленный PoE коммутатор с SFP (1G или 10G), работающий от -40.
- Термошкаф: Металл 1.5мм, IP65, термоизоляция, нагреватель (60-100Вт) + вентилятор, реле холода, гермовводы снизу.
- Электрика: ИБП с АКБ 7-9Ач, УЗИП на вводе (класс B+C), автомат защиты.
- Магистраль: Оптоволокно. Не экономьте на кабеле - бронированный оптический кабель решит проблемы с землей и грозой.
Помните: уличное видеонаблюдение не терпит "авось". Запас по температуре в 10-20 градусов жизнь вашей системы зимой в январе. Лучше переплатить за термошкаф с завода (например, QTECH или АМАДОН), чем выезжать на аварию в метель ради замены замерзшего блока питания.
